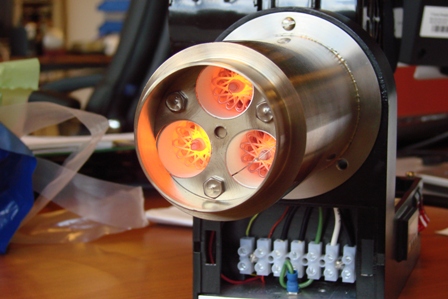

Scorpion Air Heater

Η αντίσταση αέρος Skorpion από την OSRAM SYLVANIA αντιπροσωπεύει τον τέλειο συνδυασμό δύναμης, μεγέθους, αξιοπιστίας και ελέγχου στην τεχνολογία θέρμανσης με αέρα.
Με ένα σύστημα ελέγχου θερμοκρασίας κλειστών βρόγχων PID, το skorpion παράγει τις θερμοκρασίες αέρα από 1200°F (650°C) (120V έκδοση) σε 1400°F (760°C) (240V έκδοση), για να εξασφαλίσουν ακριβή έλεγχο της διαδικασίας σας.

Περιγραφή Προϊόντος

Λειτουργία:

1. Ανοίξτε την αντίσταση αέρος skorpion χρησιμοποιώντας δύο διακόπτες:
1.1 Ο διακόπτης S1 (ανεμιστήρας) στέλνει ρεύμα στον ανεμιστήρα και στο διακόπτη αντίστασης S2.
1.2 Ο διακόπτης S2 (αντίσταση) στέλνει ρεύμα στο κύκλωμα ελέγχου αντιστάσεων.
1.3 Σημείωση για την ασφάλεια των αντιστάσεων, η S2 (αντίσταση) δεν μπορεί να ανοίξει χωρίς το S1 (ανεμιστήρας) αναμμένο.

2. Ρυθμίστε τη ροή αέρος μέσω ενός περιστροφικού αεροφράκτη στον κολπίσκο των ανεμιστήρων.

3. Ρυθμίστε το καθορισμένο σημείο (SV) με τα βέλη UP/DOWN στον ελεγκτή θερμοκρασίας. Η αντίσταση έχει κλίση προς την θερμοκρασία.
3.1 Η θερμοκρασία καθορισμένου σημείου (SV) είναι σε πράσινο.
3.2 Η θερμοκρασία διαδικασίας (PV) είναι στο κόκκινο.
3.3 Η θερμοκρασία διαδικασίας μετριέται με ένα εσωτερικό θερμοηλεκτρικό ζεύγος τύπων «Κ» που βρίσκεται στο τέλος ενός στοιχείου μέσα στην ανοξείδωτη κατοικία.

4. Όταν κλείνουμε την αντίσταση, η ισχύς της (S2) μπορεί να κλείσει και ο ανεμιστήρας (S1) αριστερά αφήνεται ανοιχτός για να δροσίσει την αντίσταση. Αυτό προτείνεται για να αποτρέψει τον τραυματισμό με εγκαύματα του προσωπικού γύρω από την αντίσταση αλλά δεν είναι απαραίτητο για την ασφάλεια του στοιχείου των αντιστάσεων.

Σημειώσεις:

• Η τάση των αντιστάσεων ρυθμίζεται από έναν στερεάς κατάστασης ηλεκτρονόμο (SSR), που ανοίγεται και κλείνει γρήγορα σύμφωνα με τον ελεγκτή θερμοκρασίας DC OUT σήμα. Ένας «μηδέν διαγώνιος» τύπος SSR χρησιμοποιείται για να ελαχιστοποιήσει τον ηλεκτρικό θόρυβο.
• Το στοιχείο των αντιστάσεων προστατεύεται με έναν ανθεκτικό φωτογραφικό ανιχνευτή και έναν θερμικό αντιστάτη (θερμική αντίσταση) που τοποθετούνται στον κολπίσκο αντιστάσεων. Αυτοί οι αισθητήρες συνδέονται παράλληλα με ένα συνεχές σήμα που πηγαίνει στο SSR.
o Εάν το στοιχείο υπερθερμανθεί (φωτεινό πορτοκαλί χρώμα) η αντίσταση του φωτογραφικού ανιχνευτή μειώνεται το σήμα ελέγχου, στη συνέχεια, περιορίζει την ισχύ στην αντίσταση.
o Εάν η θερμοκρασία αέρα στην κατοικία φθάνει σε ένα ανασφαλές επίπεδο, οι αντιστάσεις της θερμικής αντίστασης μειώνουν το σήμα ελέγχου που, στη συνέχεια, περιορίζει την ισχύ στην αντίσταση.
o Ένας μικρός σταθερός αντιστάτης παράλληλα με το σήμα ελέγχου θέτει τα όρια θερμοκρασίας στοιχείων και αέρα.
• Τα μεγάλα μαύρα σημεία στο διάγραμμα καλωδίωσης αντιπροσωπεύουν τις συνδέσεις που γίνονται στην εσωτερική τελική λουρίδα. Η τελική λουρίδα επιτρέπει στον πελάτη την εύκολη πρόσβαση για να αφαιρέσει και να αντικαταστήσει το στοιχείο και τον ανεμιστήρα αντιστάσεων εάν είναι απαραίτητο.

Απόδοση

Η μέγιστη θερμοκρασία αέρα (όπως επιδεικνύεται στον ελεγκτή θερμοκρασίας) εξαρτάται από τη διαμόρφωση εξόδων, και τη θέση του αεροφράκτη κολπίσκων. Το διάγραμμα παρουσιάζει κατωτέρω περίπου τη μέγιστη θερμοκρασία αέρα επιτεύξιμη στις διάφορες διαμορφώσεις αντιστάσεων. Η πραγματική απόδοση μπορεί να ποικίλει ελαφρώς, ιδιαίτερα στις μειωμένες τάσεις. Μια κλειστή διάταξη (μειωμένο ποσοστό ροής) θα επιτρέψει τις υψηλότερες λειτουργούσες θερμοκρασίες έως ότου ανιχνεύσει ο οπτικός αισθητήρας ότι η μέγιστη θερμοκρασία στοιχείων επιτυγχάνεται. Μια κλειστή διάταξη (μειωμένο ποσοστό ροής) θα οδηγήσει επίσης σε έναν γρηγορότερο ramp-up χρόνο.
